アナログレコードプレーヤ

【KAR-1000】

製作代行価格：
　　トーンアームやターンテーブルの機種により変動いたしますので、
　　お問合せください。

　高音質アナログプレーヤのキャビネットを製作します。キャビネットは銅版と集成材の多層構造となっており、薄型にもかかわらず、高い剛性を実現しました。また、ダストカバーは、5mm厚のアクリル板を使用しています。また、インシュレータは、ゴム、木材、アルミの異種素材によるオリジナルインシュレータもしくは市販の高減衰インシュレータ等をご希望に合わせて使用します。
　お手持ちのターンテーブル、トーンアームに合わせて製作しますので、世界に一台の高音質アナログプレーヤをお楽しみいただけます。

製作

設計コンセプト

キャビネット構造

製作

試聴

設計コンセプト
ページトップへ
　デジタルが当たり前の時代ですが、相変わらずアナログレコードも大切にされています。あらためてアナログレコードを聴いてみると、その音のよさに驚くのではないでしょうか？このKAR-1000でレコードを聴いてみたのですが、音の立ち上がりというか、粒立ちの良さが秀でており、クラシック、ジャズからフォークソングまで様々なレコードを聴いてしまいました。
　いまどきのアナログプレーヤで、ターンテーブル、トーンアーム別々のものですから、高音質を狙って製作します。

キャビネットは金属・木材の多層構造とし、高剛性で高音質を狙います。
ダストカバーは5mmアクリル板とし、ヘビーデューティかつ振動を抑えます。
プレーヤは壁に密着して置ける設計とします。
今回は手持ちのターンテーブルTechnics SP-25とトーンアームFR-64fx Proを使用します。
（SAECのダブルナイフエッジのトーンアームも使ってみたいのですが。）

キャビネット構造
ページトップへ

　キャビネットはパイン集成材3枚と銅版もしくは鉛板2枚の5層構造とします。金属と木材の組み合わせによる多層構造で以下のようなメリットがあります。

熱膨張率が異なるので、反りやうねりに強く、レコード盤面を水平に保てます。
高剛性と高制振の両方が得られます。
サイドはつき板を貼ることによって、一体型のキャビネットのように見えます。トーンアームベースも木材と金属（2mmアルミ板）の張り合わせとし、アームをがっちりと固定します。また、ダストカバーは5mmという厚いアクリル板を使用します。重量級ですから十分な遮音特性となり、高音質化に寄与します。構造としては、箱型のダストカバーにせず、カバーをあけても後ろに出っ張らない構造にしました。KAR-1000は壁にピッタリとつけることができます。
　さらに、今回はインシュレータも製作しました。ゴム、アルミ、木材、フェルトを使用した多材層構造で、共振点を分散し、余分な振動をキャビネットに伝えないようにしました。ただし、効果の程は定かではなく、ただし、インシュレータについては市販のものを購入してもかまいません。
（※　設計図は図1をクリックしてください）

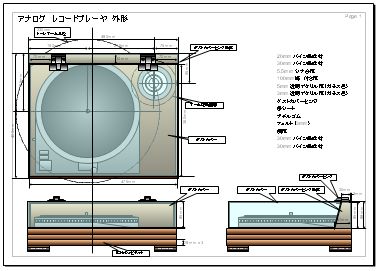

図１：設計図面

製作
ページトップへ

基本キャビネット

　まずは、3枚のキャビネット板とトーンアーム台座を切り出します。DIY店で四角にカットしてもらい、穴は自分であけることになります。

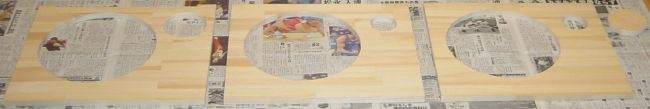

図２：キャビネットベース板
　次に、鉛板あるいは銅板を張り合わせます。これを３枚のパイン材と2枚の金属板の５層構造にします。接着剤は、合成ゴム系等、金属と木材を張り合わせることのできるものを使用します。

	⇒		⇒

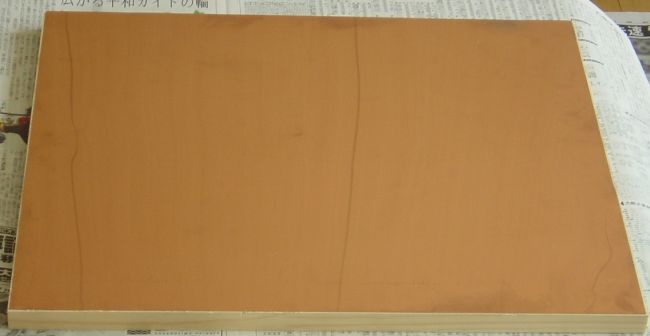

図３：５層構造の張り合わせ

　張り合わせるときは、硬く水平な台の上で、接着剤を薄く均一に延ばし、十分な重量の重石を使ってプレスします。一般の家庭であれば、百科事典等の本を上に積み上げるのも手です。
　そのまま１昼夜以上放置し、接着剤を完全に硬化させます。重石が不十分だったり、接着剤が硬化する前に重石を取ってしまうと、キャビネットが斜めになったり、うねったりしてしまいますので、接着剤が乾くまで放置してください。ポイントは、たっぷりの重りを載せた後、とにかく放っておくことです。（プレス接着です）
　接着剤が十分に硬化した後はキャビネット本体の仕上げです。

キャビネットサイドに付き板を張ります。付き板を太めに長く切り、前側からキャビネット本体を巻くように接着していきます。接着剤が固まったら、はみ出ている部分をカッターで切り取ります。最後にやすりを掛けて調整します。
全体を十分にやすり掛けします。100番→400番→800番の順に目を細かくしていき、丁寧にやすり掛けしましょう。この段階でつるつるになっていることが重要で、ざらついていると塗装してもざらつき感が残ります。
塗装します。今回はチーク色を使用しました。塗装してやすり掛けを５回繰り返します。やすり掛けは念入りに行いましょう。
最後に塗料を薄めてサラサラにして塗ります。側面に塗料がたれないように注意しましょう。
結果、ピカピカのキャビネットになります。

塗装が完了したら、トーンアーム台座を仕上げます。アルミ板とパイン集成材を円形に切り出し、アルミ板の方にはトーンアーム取り付け用の長穴を開けます。ターンテーブルとの距離を調整できるように長円の穴です。こちらもキャビネットと同様、アルミ板とパイン集成材を十分な重りでプレスしながらがっちりと硬化させます。
　出来上がった台座をキャビネット本体にはめ込み、木ネジで固定します。
これでキャビネット本体は完了です。高剛性、高制振性を兼ね備えた高級レコードプレーヤキャビネットです。

　ここでインシュレータを作成します。φ50mmのゴム足、大きさを合わせた1.5mm厚アルミ板、 5.5mm厚合板、3mmフェルトを図７のように準備します。合板にはM5～M8のツメツキナットをつけます。本体とはボルトで接続し、インシュレータを回転させることにより高さ調整を行うためです。
　合板、アルミ板は黒く塗装し、ゴム足を合板で挟み込みさらにその外側をアルミ板で挟みこみ、最後に一番したにフェルトを貼ります。
　これで自家製インシュレータの出来上がりです。ただしどの程度の効果があるかは不明です。市販のインシュレータを使用した方が効果があるかもしれません。好みで選択してかまいません。

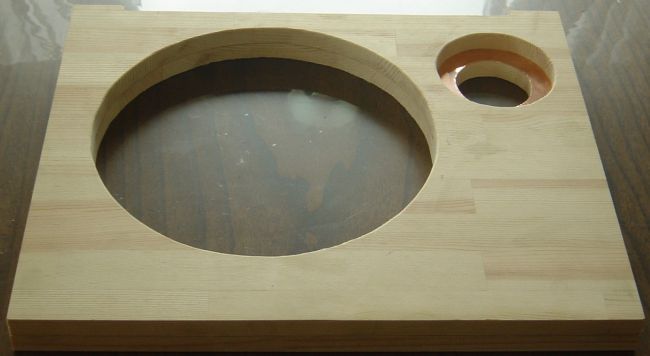

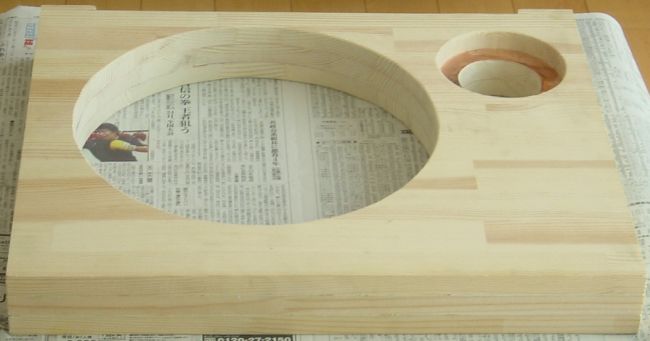

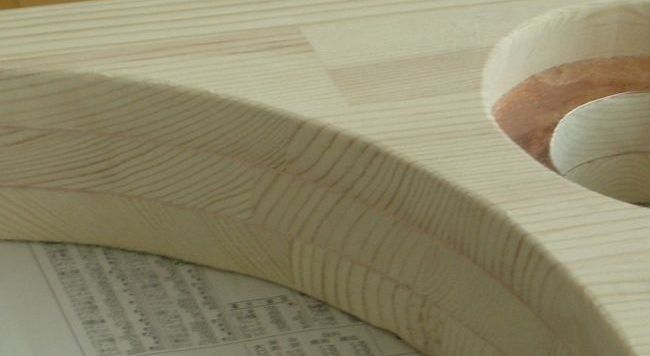

図４：５層構造

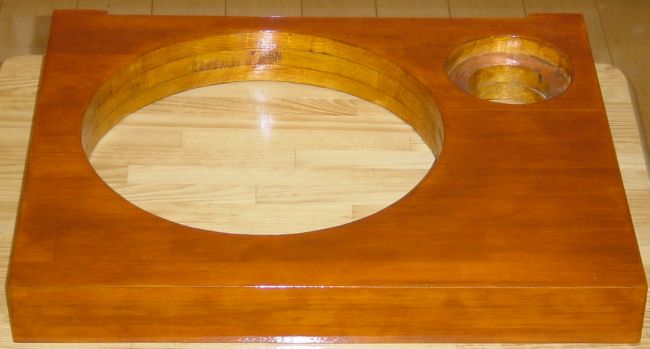

図５：塗装完了

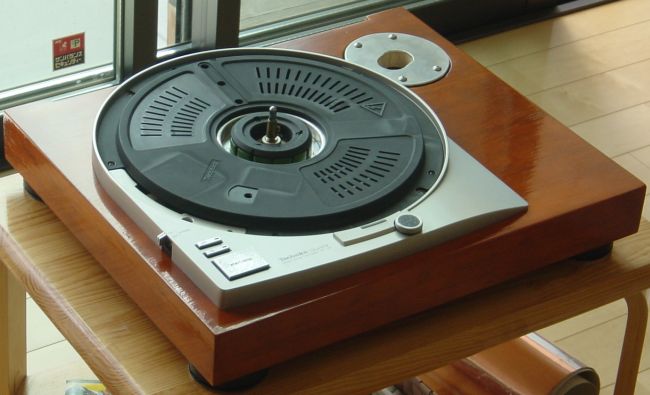

図６：ターンテーブル・台座取付け

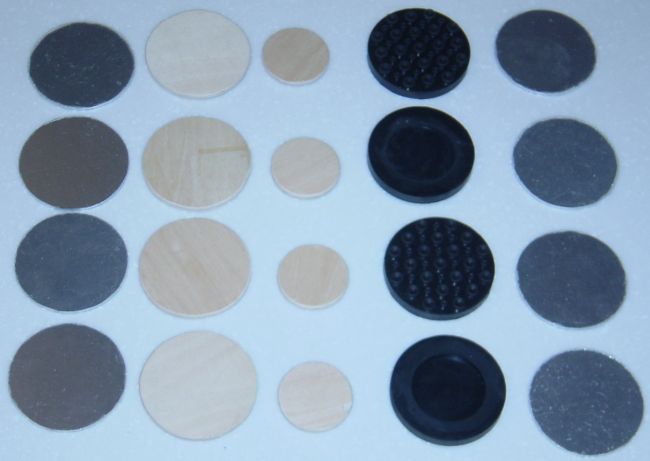

図７：インシュレータ用素材

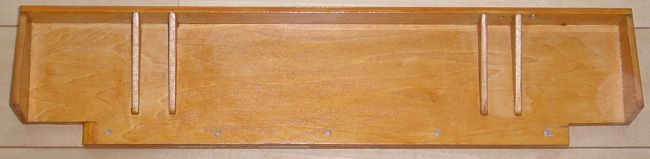

　次にキャビネットの背面（ダストカバーヒンジ取り付け部）を製作します。特殊な形をしていますが、製作自体は簡単です。図面、写真を参考に組み立ててください。ダストカバーのヒンジを取り付ける部分は強度が必要ですので、補強材を付けます。
　この背面部のヒンジ取り付け位置にアルミ板を挟みこみ、さらに強度を確保します。背面部をキャビネット本体にもくねじで取り付け、最後にダストカバーを付けます。 5mm厚アクリル板ですので、かなりの重量になります。

　全てを取り付け、ターンテーブルの電源、トーンアームの接続コードを配線したら製作完了です。

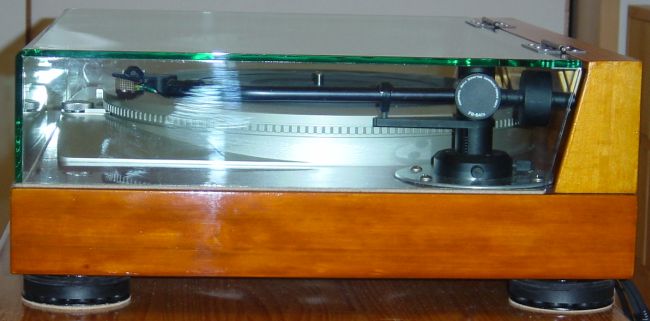

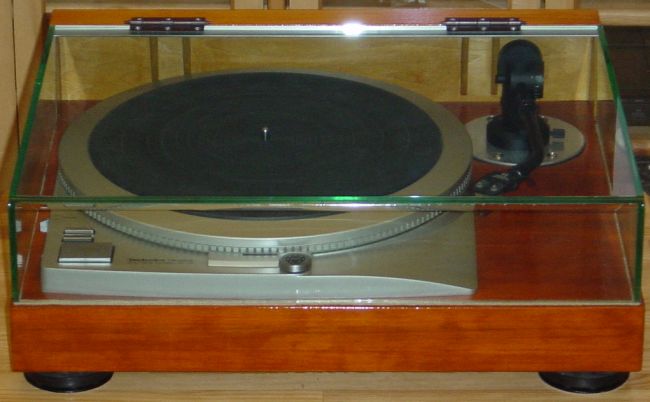

高剛性、高制振で美しく高音質なレコードプレーヤの完成です。いよいよ試聴です。

試聴・動作確認
ページトップへ
　トーンアームを取り付けます。位置調整（トーンアームに位置決め用の型紙があると思います）、高さ調整、バランス調整を行います。調整が完了したら、電源、オーディオケーブルを接続しましょう。

　非常に解像度が高く、美しさとパンチ力の両立した音楽が流れてくると思います。正直、音の良さに驚かされました。今まで合板のみのプレーヤを使っていたのですが、音の解像度のレベルが違います。細かい音までよく再生し、しかもその定位が非常にきまってます。一生使うアナログレコードプレーヤが出来上がりました。
　ぜひ、本機でアナログレコードの音の良さに驚いてください。世界が変わります。
