高音質FMレシーバ（受信機）
KFR-100
製作代行価格　：　部品価格等変動いたしますので、お問合せください。

　2.5GHzデジタル通信を備えたFM受信機です。デジタル通信にはXBeeを採用し、 FM受信機にはAR-1010受信モジュールを採用しています。
　デジタル通信により、複数のKFR-100を電源ON/OFF、受信周波数、音量等を同期させることができます。FMトランスミッタKFT-100を組み合わせて、ワイヤレスネットワークによるサラウンド機能を実現します。

特徴

デジタル通信による同期

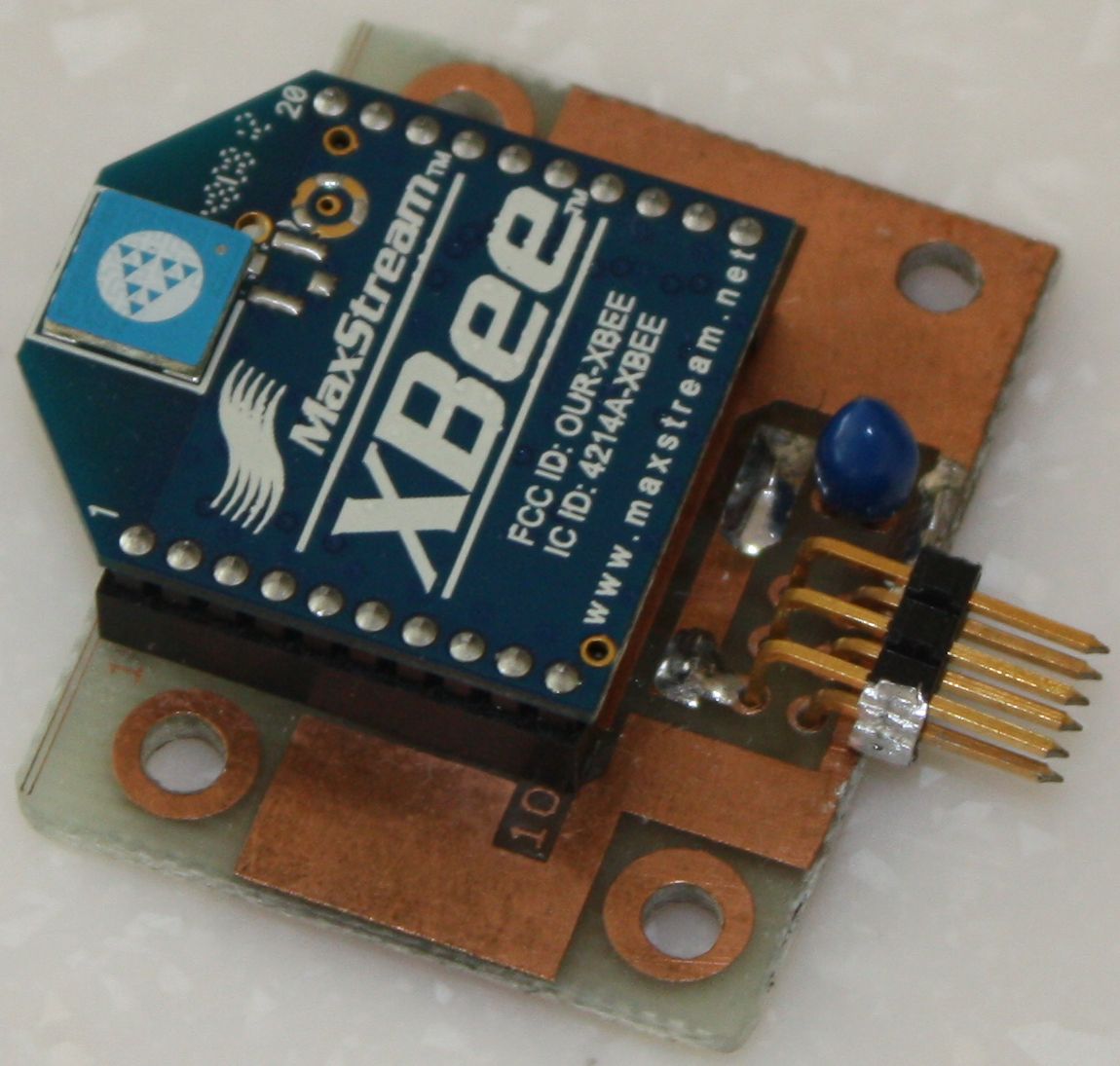

　デジタル通信には2.5GHzのデジタル通信XBeeを採用しました。XBeeは、デジタルデータワイヤレス通信で最近広がってきているモジュールで、2mW出力（屋外見通しで最大120m）の通信ができますので、今回のような通信には最適です。KFR-100では、この通信を利用して、電源ON/OFF、音量、FMチューナのプログラム情報等を同期させています。特に、サラウンド機能を使いつつ、リアの左右でスピーカケーブル等を室内に這わせてたくない時（左右で独立して動作させたい時）に威力を発揮します。
　たとえば、どちらかのFMR-100の電源を入れると、自動でもう一つのFMR-100の電源が入ります。どちらかのFMR-100の音量レベルを変更すると、もう一つのFMR-100の音量が同じレベルになります。サラウンド機能を利用したいが、スピーカコードが醜く部屋の中で引き回されてしまうことに頭を悩ませている方には最適の解決方法かと思われます。
　今後、作る-comでは、XBeeを使って集中コントロールできる機能を増やしていく予定です。

PLLシンセサイザによるデジタルFM受信

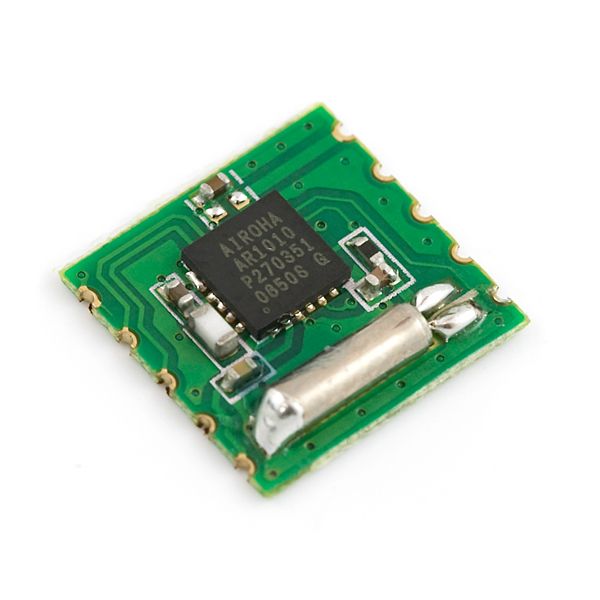

　FM受信機には、AR-1010を採用しました。携帯FMラジオ用を主目的とした小型モジュールですが、電源の低ノイズ化や安定化、後段のバッファアンプの高音質化等によりホームオーディオレベルとしては十分な音質を確保しました。マニアに受け入れられる程の高音質は期待できませんが、通常の音楽鑑賞や映画鑑賞としては十分な音質といえます。
　また、デジタル受信機ですので、非常に安定した動作ができ、かつデジタルコントロールが可能となっております。XBeeでコントロールデータをデジタル通信し、音声信号はFMワイヤレスにより、自然な音を再生する構成としています。

高音質バッファアンプ

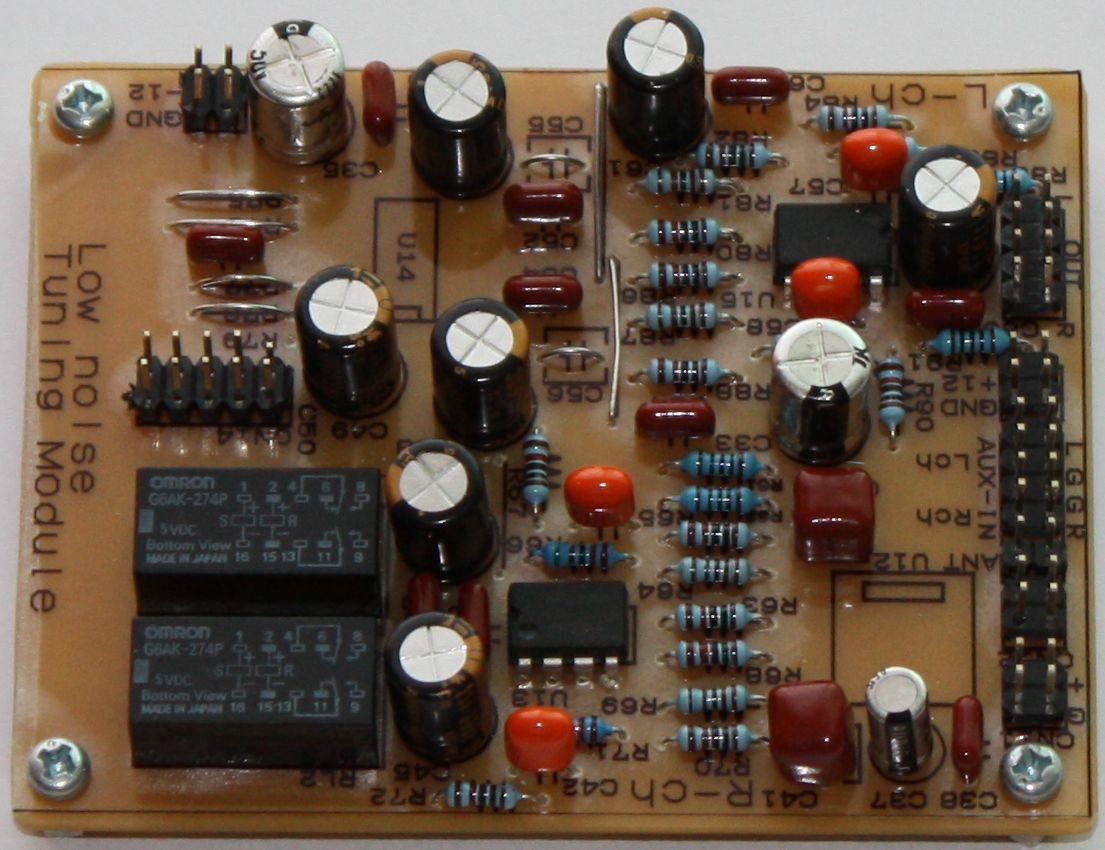

　レシーバ以降の回路は高音質を目指した回路構成としました。レシーバ直後のバッファアンプは、オペアンプにナショナルセミコンダクタの超低歪率オペアンプ LME49720を使用し、シンプルかつ高音質を実現しています。その後の電子ボリュームは、こちらも超低歪率のテキサスインスツルメンツ社のPGA2310もしくは、新日本無線のNJW1194を使用しています。
　また、入力は外部からのライン入力にも対応しており、FMレシーバと切り換えることができるようになっております。

高音質電源回路

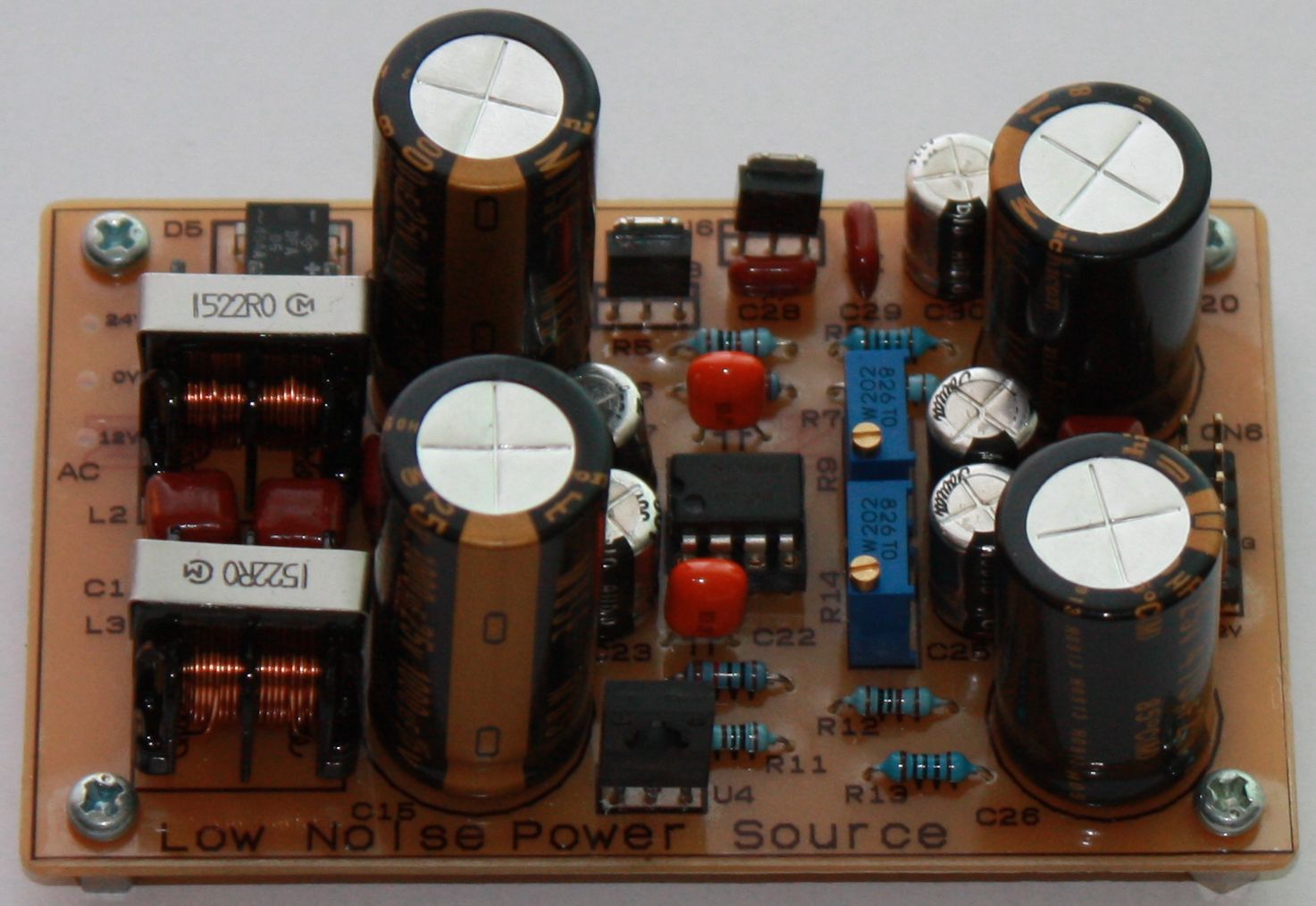

　電源回路は、アナログ・デジタル別電源とし、ここでも高音質化を図っています。アナログ電源回路は、３端子レギュレータを使用したシリーズレギュレータ回路ですが、チョークコイルを使用して外部からのノイズを極力カットし、さらに３端子レギュレータのノイズを小さくする補正回路と大容量オーディオ用コンデンサを使用して、安定した電源供給を実現しております。

小型設計

　これだけの機能・性能を持ちながら、220mm(W)×50mm(H)×210mm(D)という小型を達成しております。また、この大きさは、作る-comのアンプ内蔵スピーカKSP-1000Aと全く同じ大きさで、KSP-1000Aの上に載せるとぴったり一致します。
