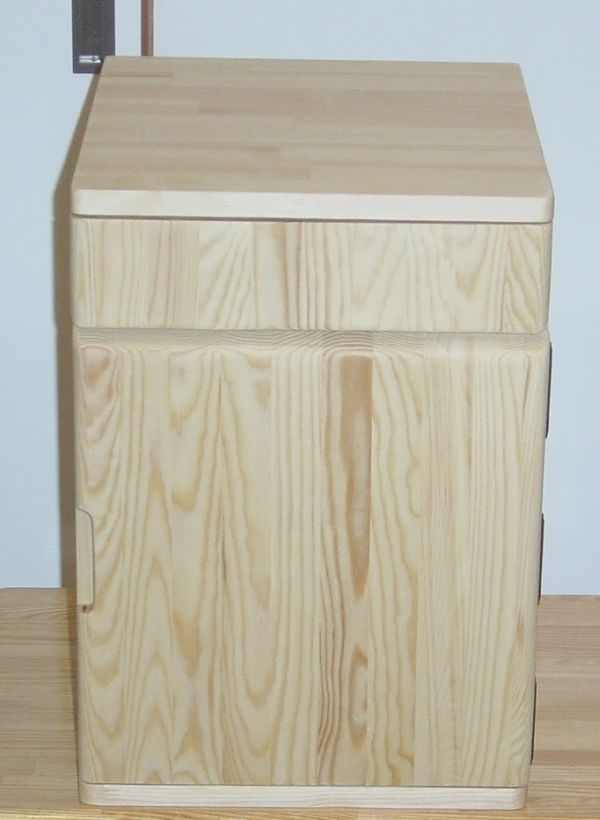

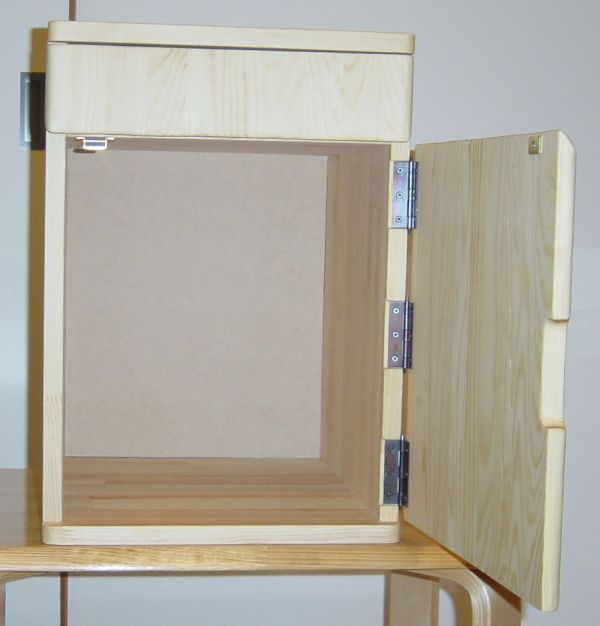

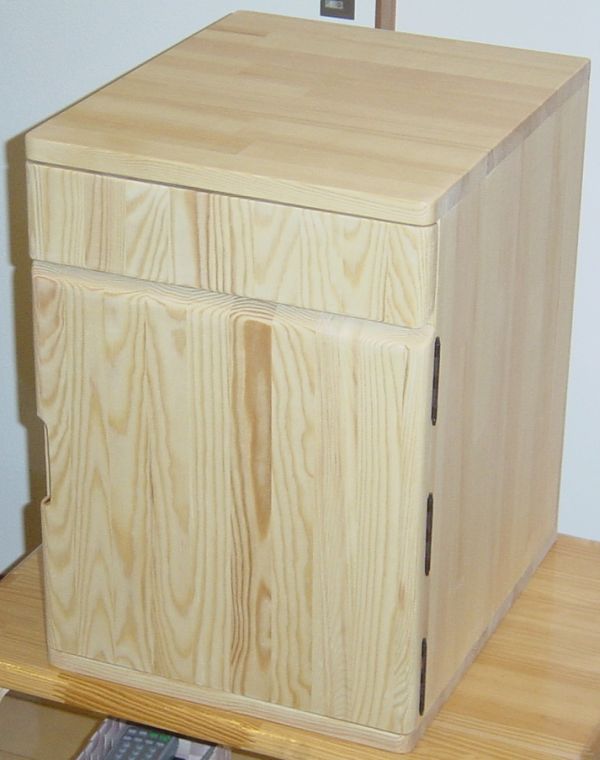

引き出しつきレコードラック

【KLK-AR1】

　アナログレコードを約65枚（ＬＰサイズ）収納できるラックです。作る-comの他のラックと同様、パイン集成材を使い、木の温かみと使いやすさを追求しています。
レコード収納部の上に引き出しをつけ、レコードクリーナやスタイラスクリーナ、代えのレコード針やシングルレコード等を収納できるようになっています。
　また、高さが作る-comの他のラックと同じ高さになっていますので、ローボードタイプのオーディオラックの一部として使うことができます。

　　　

製作記事

設計

製作

設計
ページトップへ

　レコードを収納するラックで、構造も単純です。高さはキャスタを付けた上で、作る-comのラックシリーズKLK-A1、KLK-CD1と同じ高さになるように設計します。レコード収納部は高さに余裕を持たせ、レコードそのものを出し入れし易い大きさとします。
　上部は引き出して、レコードのメンテナンス道具、レコードクリーナ、スタイラスクリーナ、レコード針のケース等を収納できる大きさになります。
　400mm x 1820mm x 18mm パイン集成材、450mm x 350mm パイン集成材から本体分を板取りします。また、引き出し用の中板はファルカタ集成材、裏板にはMDFボードを使用します。引き出しは、前面を18mmパイン集成材、側板、前後板にシナ合板、底板にMDFボードを使用します。裏板固定用に4～5mmの角材を使用します。
図１：設計図

製作
ページトップへ

　板のカットはDIY店で依頼したほうがいいと思います。18mmパイン集成材はそれなりに硬く、のこぎりで全てを切り出すのはかなり骨が折れます。
　板のカットが終了したら、中板、扉板を加工します。中板は引き出しの取っ手に当たる部分、扉板も手の入る部分を加工します。次に本体の組み立てに入ります。本体は天板、側板、中板、底板の順に組み立て、接着していきます。最後に裏板を接着します。なお、底板と側板はもくねじでしっかり固定します。その他の部分はもくねじが見えると美しさが損なわれるので使用しません。本体最後は扉用の兆番を取り付ける部分を加工します。長年にわたって使い続けるために兆番は3つ使用します
　本体が出来上がったら引き出しを製作します。引き出しそのものは単純な箱ですが、底板は若干浮き底にします。側板のみで中板に載せるようにして、スムースに引き出せるようにします。また、引き出しの前板は、パイン集成材を使用してデザインを統一します。

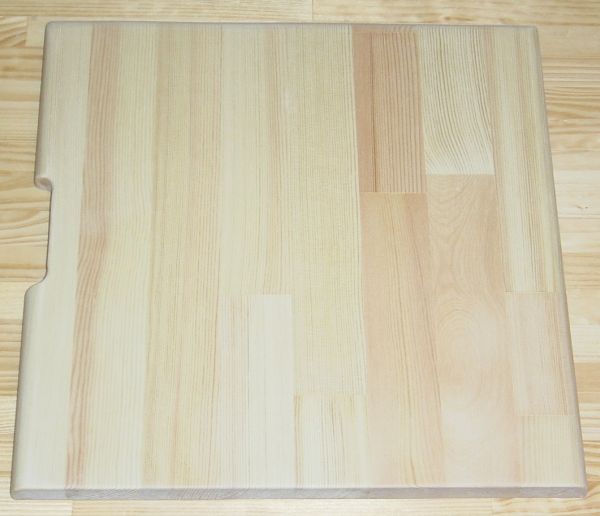

図２：扉板

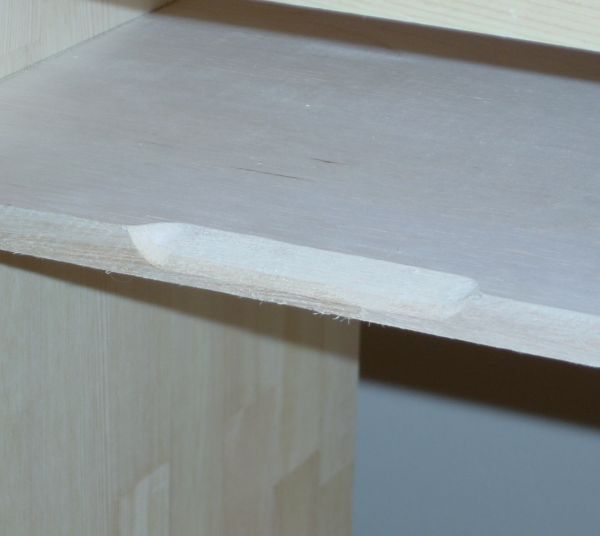

図３：中板

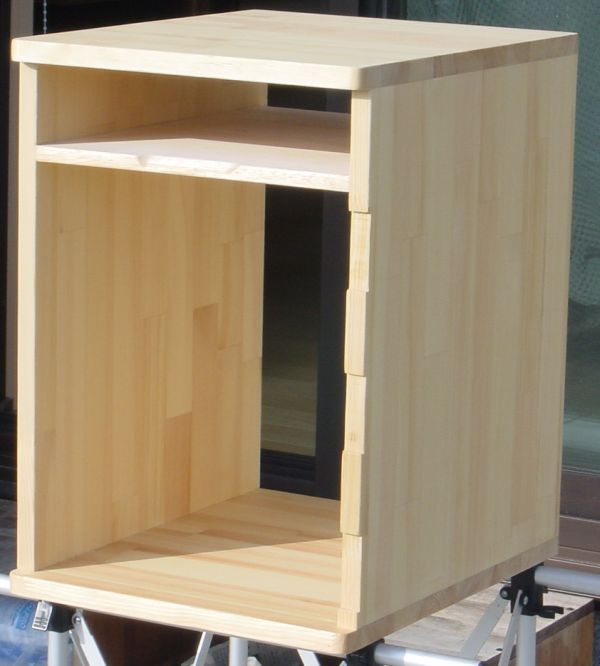

図４：フレーム完成

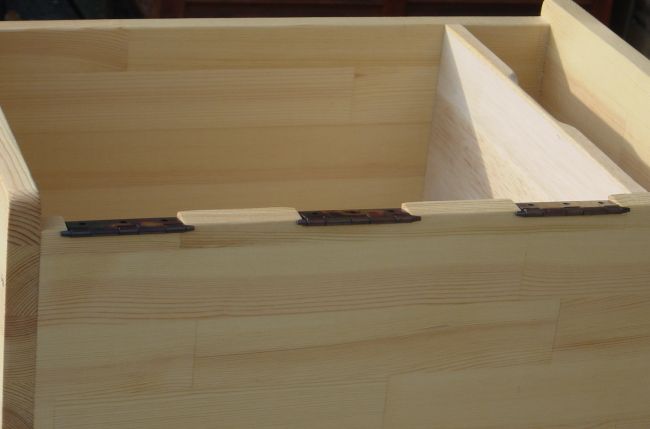

図５：ヒンジ部

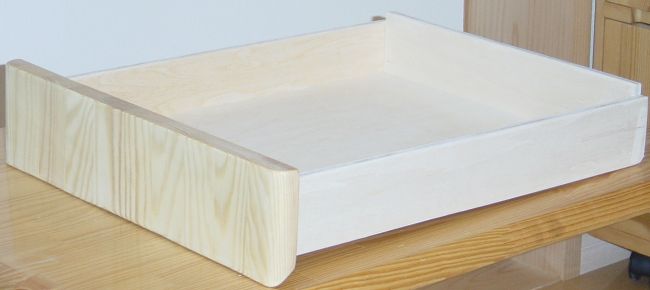

図６：引き出し

　最後に仕上げ・塗装となります。屋外用の油性塗料を使用し、400番～800番の紙やすりで丁寧に仕上げます。パイン材は、最初はかなり白い色ですが、自然光で焼けていくと非常に深みのある色に変化していきます。

以上で組み立て完了です。難しいことはありません。自分で作ってみませんか？
